Instrucciones técnicas de los tubos rectos de seda

Las instrucciones son para los requisitos y materiales de los tubos rectos de seda producidos de nuestra empresa

Composición del producto

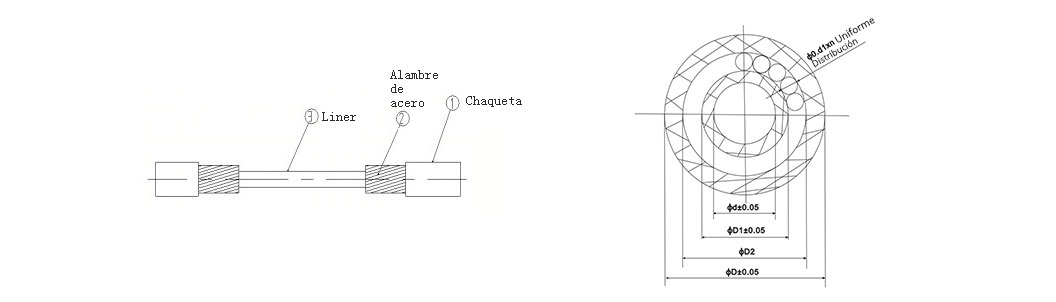

Pull Pull Cable Outer Casing

Requisitos técnicos

1.Material: los materiales del alambre de acero complen con los requisitos de GB699-99, la guarnición y el material de revestimiento cumplen los requisitos de calidad físico de las insignias designadas.

2.La dirección de enrollamiento del alambre de acero: zurdo o diestro, la distancia son para referencias.

3.Sin fenómeno de hilos flotantes después del enrollamiento del alambre de acero, después del enrollamiento, tiene naturaleza de línea y rebote.

4.Flexibilidad: los productos de longitud 1000mm tiene que caer verticalmente de un estado libre, el extremo inferior tiene una desviación dentro de 200 mm.

5.El revestimiento tiene una uniformidad de espesor, es suave, sin defectos como impurezas, burbujas, proyecciones, etc.

6.Restauración: sujetar horizontalmente la manga, con un largo de 500 mm, doblar la frente con fuerza a 90 ° y luego relajarla, debe restaurarse a 45 °con el plano horizontal.

7.Después de cortar el producto, la longitud es de 1000 mm, la contracción del tubo forrado debe estar dentro de 1 mm.

8.Desviación del espesor de la capa plástica de revestimiento (en la misma sección: el máximo espesor de la capa - espesor mínimo) es menos de 0,15 mm.

Requisitos de dimensión y funciones(la unidad no indicada:mm)

No Item Diámetro externo Calibre Tubo forrado Estructura tranzada del alambre de acero Capa de revestimiento
Diámetro externo Calibre Materiales color Diámetro Cantidad Dirección Distancia Material Material Color
1 Z4015A2301 Φ4.0+0.20 Ф1.5+0.1 Φ2.1±0.05 Ф1.55+0.1 0 HDPE Gris Φ0.5 16 Z 65 45# brillo PP G700 Negro
2 Z4118A2301 Φ4.25+0.05-0.05 Ф1.8±0.05 Φ2.3±0.05 Ф1.8±0.05 HDPE Gris Φ0.5 17 Z 100 45#Brillo PP EPS30R Negro
3 Z4116A1301 Φ4.15+0.05-0.05 Ф1.6±0.05 Φ2.3+0.10 Ф1.65±0.05 HDPE Natural Φ0.5 17 Z 100 45#Brillo PP EPS30R Negro
4 Z5020A1301 Φ5±0.1 Ф2+0.05-0.1 Ф2.9+0.05-0.1 Ф2+0.05-0.10 HDPE Natural Φ0.56 18 Z 51.7 60#Galvanizado PA6 Negro
5 Z5022C1301 Φ5+0.1 0 Ф2.2+0.1 0 Ф2.95+0.10 Ф2.25+0.1 0 POM Natural 0.66 16 Z   45#Brillo PP G700 Negro
6 Z5020A1302 Φ50-0.15 Ф2+0.1 0 Ф2.95+0.10 Ф2.05+0.1 0 HDPE Natural Φ0.5 20 Z   45#Brillo PP G700 Negro
7 Z5020A1303 Φ50-0.1 Ф2+0.05-0.1 Ф2.9+0.05-0.1 Ф2+0.10 HDPE Natural Φ0.56 19 Z 100 60#Brillo PP EPS30R Negro
8 Z5020A1304 Φ5±0.05 Ф2+0.10 Ф2.9+0.05-0.1 Ф2+0.10 HDPE Natural Φ0.55 19 Z 100 60#Brillo HDPE Negro
10 S5020A1201 Φ5±0.1 Ф20-0.1 Ф3+0.10 Ф2.050-0.1 HDPE Natural Φ0.3 12     Q235Alambre de hierro PP G700 Gris
11 Z5020A1305 Φ5±0.1 Ф2±0.1 Ф2.9+0.05-0.1 Ф2±0.1 HDPE Natural Φ0.54 18 Z 51.7 60#Grillo PP G700 Negro
12 Z5020A1306 Φ5±0.1 Ф2+0.05-0.1 Ф2.9+0.05-0.1 Ф2+0.05-0.10 HDPE Natural Φ0.56 18 Z 50±5 60#Galvanizado PA6 Negro
13 Z5020A1307 Φ5±0.1 Ф2±0.1 Ф2.9+0.05-0.1 Ф2±0.1 HDPE Natural Φ0.54 18 Z 50±5 60#Brillo PP Negro
14 Z9035F1301 Ф90-0.15 Ф3.5+0.10 Ф5.8+0.05-0.1 Ф3.6+0.10 PBT Natural Φ0.8 24 Z 190±10 SWRH62A PP Negro
15 Z9035F1401 Ф90-0.15 Ф3.5+0.10 Ф5.8+0.05-0.1 Ф3.6+0.10 PBT Natural Φ0.8 24 Z 190±10 SWRH62A PP Rojo
16 HT1703060-160 Ф16±0.2 Ф7+0.10 Ф10.9+0.05-0.1 Ф7.1+0.10 HDPE Gris Φ1.2 31 Z 190±10 70 PP Negro
17 HT1703060-090 Ф9±0.2 Ф4+0.10 Ф5.55+0.05-0.1 Ф4.1+0.10 HDPE Gris Φ1.0 20 Z 190±10 70 PP Negro
18 HT1703060-110 Ф11±0.2 Ф7.5+0.10 Ф7.55+0.05-0.1 Ф5.1+0.10 HDPE Gris Φ1.0 26 Z 190±10 70 PP Negro
19 HT1703060-140 Ф14.3±0.2 Ф6+0.10 Ф9.7+0.05-0.1 Ф6.1+0.10 HDPE Gris Φ1.2 28 Z 190±10 70 PP Negro

Requisitos de alambre de acero

Insignia Número normalizado C Si Mn P S Ni Cr Cu
30# GB699-99 0.27~0.34 0.17~0.37 0.50~0.8 <0.035 <0.035 <0.3 <0.25 <0.25
45# GB699-99 0.42~0.5 0.17~0.37 0.50~0.8 <0.035 <0.035 <0.3 <0.25 <0.25
60# GB699-99 0.57~0.65 0.17~0.37 0.50~0.8 <0.035 <0.035 <0.3 <0.25 <0.25
65# GB699-99 0.62~0.7 0.17~0.37 0.50~0.8 <0.035 <0.035 <0.3 <0.25 <0.25
70# GB699-99 0.67~0.75 0.17~0.37 0.50~0.8 <0.035 <0.035 <0.3 <0.25 <0.25

Requisitos de desempeño:

Diámetro(Φ) Tolerancia del diámetro Desviación del diámetro Veces de torsión Resistencia a la tracción(N/ mm2) Código
0.5 0.01-0.01 <0.005 >35 950~1150 SWRH32 o acero 30
0.5 1100-1300 45# acero
0.56 1500~1660 SWRH62A o acero 60
0.6 1600-1850
0.66 1600-1850
0.7 0.02-0.01 <0.015 1600-1850
0.8 1650~1900
0.9 1650~1900
1 1650~1900

Notas: La desviación del diámetro se refiere a la misma sección, la diferencia entre el valor máximo y el valor mínimo del diámetro del alambre de acero.
